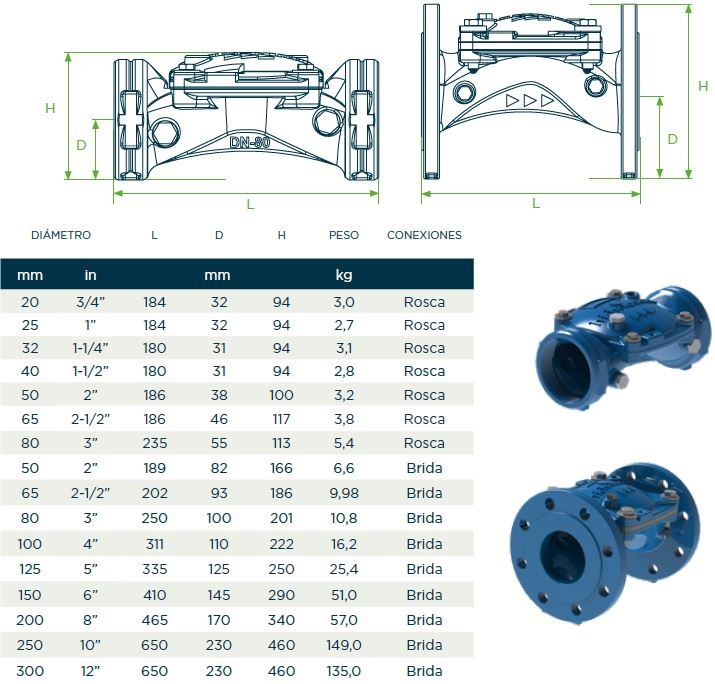

Especificaciones
Aplicaciones
Con la instalación de válvulas hidráulicas limitadoras de caudal se consigue:
- Evitar consumos excesivos.
- Evitar caídas de presión y por lo tanto deficiencias de suministro en puntos alejados de la red.
Las válvulas limitadoras de caudal permiten limitar el caudal de agua circulante, asegurando que este sea igual o inferior al ajustado.
Funcionamiento
El piloto regula la apertura de la válvula hidráulica en función de la presión diferencial, proporcionando el caudal prefijado y manteniendo el caudal constante. Mediante dos sensores, instalados en ambos lados de una placa orificio que produce una determinada pérdida de carga, se obtiene el caudal deseado cerrando la válvula hidráulica parcialmente hasta solo permitir el caudal prefijado.
Una vez preseleccionado el caudal a limitar, el piloto es capaz de modificar el caudal establecido en ±15 %. Girando el tornillo del piloto limitador en sentido horario se permite un caudal de paso mayor. Girando el tornillo del piloto limitador en sentido antihorario se consigue un caudal de paso menor. Todo ello, dentro de los límites del ±15 % del caudal preestablecido.
FAQ
1- ¿Por qué la válvula no abre?
Puede ser que no haya suficiente presión en la entrada de la válvula, debe examinar las válvulas aislantes del sistema aguas arriba y abajo, si están cerradas ábralas para permitir el paso del agua y generar presión.
Otro motivo puede ser que el solenoide este calcificado, límpielo y reemplace las partes que sean necesarias.
2- ¿Por qué la válvula no regula en el punto deseado de control?
Puede estar ocasionado por que el piloto no este ajustado adecuadamente, compruébelo apretando y aflojando el tornillo para ver si hay reacción del piloto, de esta manera, puede ajustar el piloto a la velocidad de apertura y cierre deseada.
Compruebe si el filtro aguas arriba esta obstruido y provoca que no llegue suficiente presión al piloto para poder activar la válvula en el punto deseado de control.
3- ¿Por qué la válvula no cierra?
Puede ser que el filtro este obstruido, para comprobarlo, desconecta la línea de cobre desde la tapa para ver si hay flujo de agua en la entrada. En este caso limpie la malla del filtro.
Si la membrana de la válvula principal falla, también puede dar este resultado, remplace la membrana para su reparación.
Otro motivo puede ser que el solenoide este calcificado, límpielo y reemplace las partes que sean necesarias.
4- ¿Por qué la membrana fuga agua?
Suele ser producido por la acumulación de suciedad entre la membrana y su apoyo de cierre, cierre la válvula manualmente, si el problema persiste abra la válvula para limpiar la zona.
