medidor electromagnéticoEl contador electromagnético, es un sistema integrado modular orientado a la medición, transmisión, regulación y totalización del caudal de líquidos de cualquier naturaleza. La medición es independiente de la temperatura, viscosidad y de la presencia de partes sólidas en suspensión.

Es un instrumento de alta precisión, fiabilidad, bajo consumo y grandes aplicaciones.

El contador electromagnético de caudal está constituido de dos partes: el tubo de medida que va colocado en la conducción y el convertidor electrónico que puede ser montado sobre el tubo de medida o separado.

El principio de medición del medidor de caudal electromagnético se basa en la ley de inducción electromagnética de Farady. El sensor se compone principalmente de un tubo de medición con revestimiento aislado, un par de electrodos instalados mediante penetración en la pared tubular de medición, un par de bobinas y un núcleo de hierro para conseguir que funcione el campo magnético.

Cuando el fluido conductor fluye a través del tubo de medición del sensor, la señal de tensión en proporción directa a la velocidad media de caudal del fluido se induce en los electrodos. La señal es amplificada y tratada por el convertidor para realizar las diversas funciones mostradas en pantalla.

Para ver las características técnicas de nuestro contador electromagnético haz clic en el siguiente enlace.

Hidromag

La elección acertada y una justa colocación de los instrumentos de medida en puntos adecuados de una instalación hidráulica, tendrán una importancia vital para asegurar la eficiencia de la gestión desde el punto de vista técnico y económico.

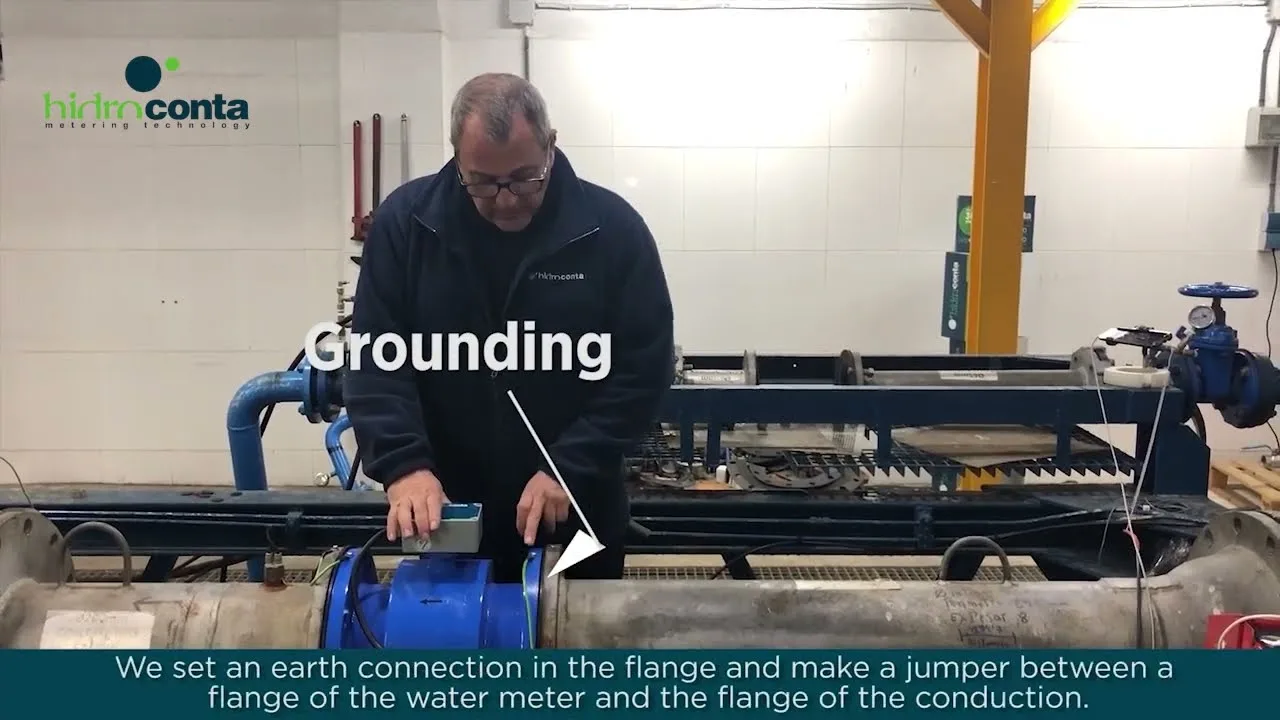

Para el buen funcionamiento de los contadores magnéticos es necesario que estén conectados con toma de tierra el medidor y el fluido. En este video os explicamos como conectar la toma a tierra de caudalimetro Hidromag.

Sigue las siguientes recomendaciones para la instalación del caudalímetro electromagnético Hidromag. indicadas en la siguiente tabla

Cómo funciona un medidor electromagnético
