Nautilus

Débitmètre NAUTILUS avec technologie à ultrasons et écran alphanumérique R500 haute précision. Il possède une batterie interne d’une autonomie de plus de 10 ans.

Débitmètre à ultrasons

La gamme de compteurs NAUTILUS offre des diamètres de DN 50 à DN 400.

Description

La méthode de mesure du débitmètre à ultrasons NAUTILUS se base sur une route double de temps de circulation avec technologie à ultrasons. Compteur à ultrasons de conception robuste, qui offre une mesure fiable pendant toute sa vie utile. Sans éléments amovibles et avec des batteries d’une durée de plus de 10 ans. Haute précision en raison de sa haute technologie à ultrasons à double faisceau. Le débitmètre à ultrasons intègre la mesure, le calcul et l’affichage. Il peut être utilisé pour l’approvisionnement en eau, dans un système de recirculation d’eau froide, etc. Le débitmètre à ultrasons Nautilus est conçu pour les réseaux d’approvisionnement d’eau, les installations agricoles et les applications industrielles.

Spécifications

  • Pression nominale maximale : 1,6 MPa
  • Température : T50
  • Précision : Classe 2
  • Durée de la batterie : 10 ans
  • Protection : IP68
  • Température ambiante nominale : -20 ºC/55 ºC
  • Perte de pression : Δp16

Conditions d’installation (sensibilité)

Il existe, selon le diamètre de ce débitmètre à ultrasons, deux sensibilités différentes, de DN 50 à DN 300. Le compteur de débit peut être installé sans partie rectiligne, ni à l’entrée ni à la sortie. En fonction de ce diamètre, un espace doit être laissé entre le compteur et d’autres éléments de la conduite, afin de garantir une mesure exacte du débit.

  • DN50 – DN300: U0/D0
  • DN 350 – DN400:U5/D3

Classe

La précision du débitmètre Nautilus d’Hidroconta varie légèrement selon le calibre utilisé, bien qu’elle soit toujours élevée pour garantir le bon fonctionnement de l’installation.

  • DN50 – DN200: R500
  • DN 250 – DN400: R250

Stockage des données

  • Le débitmètre Nautilus accumule les informations collectées dans un stockage de données de 7×24 h, 365 jours et 72 mois.
  • Sortie: RS485 MODBUS, collecteur ouvert,

Protocole de communication

  • Le débitmètre à ultrasons fonctionne avec le protocole Modbus-RTU. Vitesse de transmission : 1 200, 2 400, 4 800, 9 600 en option. Type de caractères 8 bits de données, sans équivalent de bit, 1 bit d’arrêt.

Écran

  • Le débitmètre Nautilus dispose d’un écran à 9 chiffres LCD qui présente des informations variées et utiles telles que : le débit cumulé (m, l, gal), le débit instantané (m/h, l/min, gpm), le sens du débit, l’alarme de batterie faible et la détection des fuites.

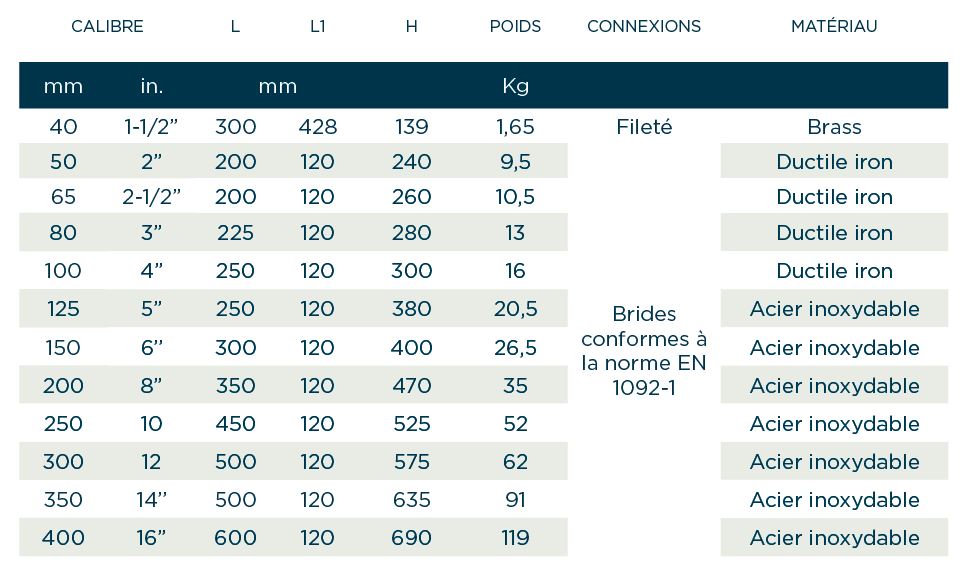

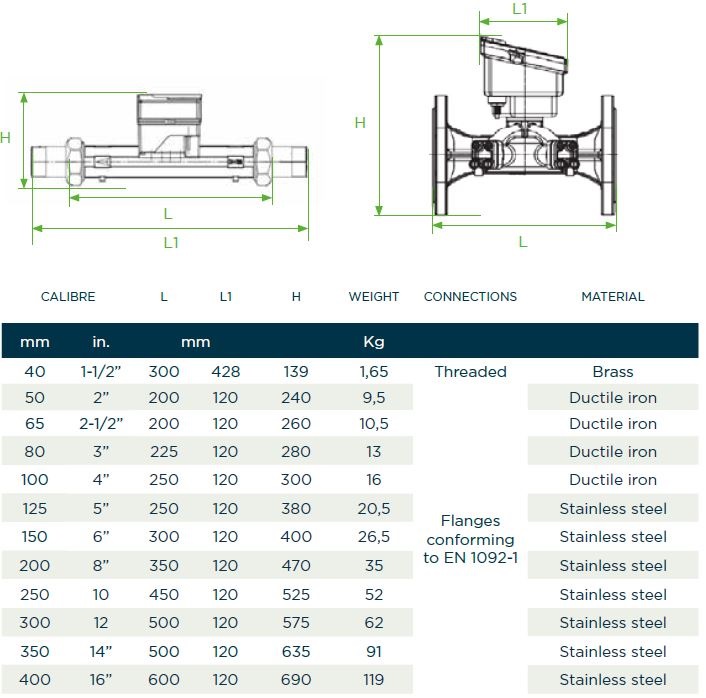

Dimensions

4 - NAUTILUS
