Flussometro NAUTILUS con tecnologia ad ultrasuoni con display alfanumerico R500 ad alta precisione. Ha una batteria interna della durata di oltre 10 anni.
Flussometro ad ultrasuoni
La gamma di contatori ATLANTIS comprende dal DN 13 al DN 20.
Nautilus
Descrizione
Il metodo di misura del flussometro ultrasonico NAUTILUS si basa su un doppio percorso di tempo di transito con tecnologia a ultrasuoni. Contatore ultrasonico dal design robusto, che fornisce una misurazione affidabile nel corso della sua intera vita utile. Senza elementi mobili e con batteria con una durata di oltre 10 anni. Precisione elevata grazie all’alta tecnologia ultrasonica a doppio raggio. Il flussometro ultrasonico integra la misurazione, il calcolo e la visualizzazione, e può essere impiegato per l’approvvigionamento di acqua, in un sistema di ricircolo di acqua fredda, e altro ancora. Il flussometro ultrasonico Nautilus è progettato per reti di approvvigionamento dell’acqua, per impianti agricoli e per applicazioni ad uso industriale.
Spécifications
- Pression nominale maximale : 1,6 MPa
- Température : T50
- Précision : Classe 2
- Durée de la batterie : 10 ans
- Protection : IP68
- Température ambiante nominale : -20 ºC/55 ºC
- Perte de pression : Δp16
Conditions d’installation (sensibilité)
Il existe, selon le diamètre de ce débitmètre à ultrasons, deux sensibilités différentes, de DN 50 à DN 300. Le compteur de débit peut être installé sans partie rectiligne, ni à l’entrée ni à la sortie. En fonction de ce diamètre, un espace doit être laissé entre le compteur et d’autres éléments de la conduite, afin de garantir une mesure exacte du débit.
- DN50 – DN300: U0/D0
- DN 350 – DN400:U5/D3
Classe
La précision du débitmètre Nautilus d’Hidroconta varie légèrement selon le calibre utilisé, bien qu’elle soit toujours élevée pour garantir le bon fonctionnement de l’installation.
- DN50 – DN300: R500
- DN 350 – DN400: R250
Stockage des données
- Le débitmètre Nautilus accumule les informations collectées dans un stockage de données de 7×24 h, 365 jours et 72 mois.
- Sortie en option : RS485, M-Bus, impulsion OCT, 4-20 mA.
Protocole de communication
- Le débitmètre à ultrasons fonctionne avec le protocole Modbus-RTU. Vitesse de transmission : 1 200, 2 400, 4 800, 9 600 en option. Type de caractères 8 bits de données, sans équivalent de bit, 1 bit d’arrêt.
Écran
- Le débitmètre Nautilus dispose d’un écran à 9 chiffres LCD qui présente des informations variées et utiles telles que : le débit cumulé (m, l, gal), le débit instantané (m/h, l/min, gpm), le sens du débit, l’alarme de batterie faible et la détection des fuites.

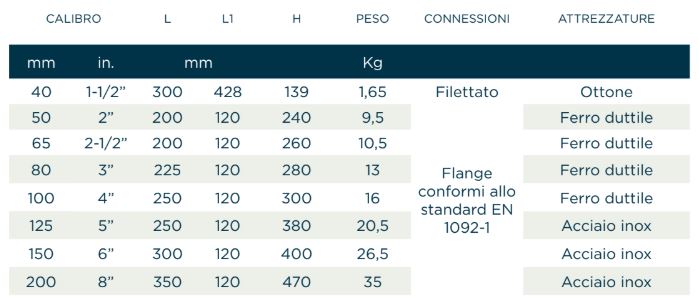

Dimensions
