Nautilus Ultrasonic Flow Meter with high-precision alphanumeric display R400. It features an internal battery with a lifespan of over 12 years.
Nautilus ultrasonic flow meter
The NAUTILUS range includes sizes from DN 40 to DN 400.
Nautilus
Description
Nautilus Ultrasonic Flow Meter: Advanced Technology for Accurate Measurements.
The Nautilus ultrasonic flow meter is an advanced and reliable solution for flow measurement. This device uses ultrasonic technology to provide accurate measurements of the liquid flow velocity in the pipeline. The device features a high-precision alphanumeric display R400, ensuring readability and ease of use.
The Nautilus includes a water temperature sensor in addition to an internal long-lasting battery ≥ 12 years, making it suitable for long-term applications. Furthermore, its compact and lightweight design makes it easy to install and transport.
The Nautilus range is adaptable to a wide variety of applications, as it is available in sizes from DN 40 to DN 400. These meters are ideal for use in water distribution systems and irrigation applications.
Specifications
- Maximum operating pressure: 1.6 MPa
- Temperature: T50
- Accuracy: Class 2
- Battery life: ≥ 12 years
- Sensors: Nautilus includes a water temperature sensor and an optional pressure transducer.
- Protection: IP68
- Ambient operating temperature: -20˚C/55˚C
- Pressure loss: Δp25
Installation Conditions (Sensitivity)
The installation conditions are:
- DN40 – DN400: U0/D0
No straight sections are required at the inlet or outlet of the flow meter.
Ratio
The accuracy of the Nautilus flow meter from Hidroconta varies slightly depending on the size, while always maintaining high precision to ensure proper system functioning.
- DN40 – DN400: R400
Data Storage
- The Nautilus flow meter stores collected information with a data storage period of 480 days and 36 months.
- Output: RS485 MODBUS, open collector pulse.
Communication Protocol
The ultrasonic flow meter works with the Modbus-RTU protocol. Transmission speed: 1200, 2400, 4800, 9600 optional. Character type: 8 data bits, no parity bit, 1 stop bit.
Display
The Nautilus flow meter features a display that presents a variety of useful information such as cumulative flow (m, L, GAL), instant flow (m/h, L/min, GPM), flow direction, low battery alarm, transducer signal, and leak detection.

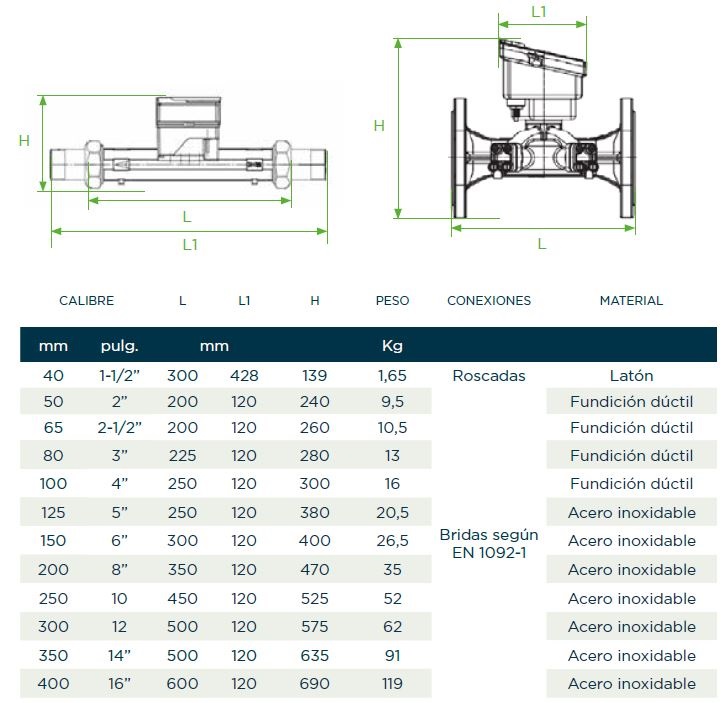

Dimensions
Nautilus
Misuratore di portata ultrasonico NAUTILUS con display alfanumerico ad alta precisione R400. È dotato di una batteria interna con durata superiore a 12 anni.
Misuratore di portata ultrasonico Nautilus
La gamma NAUTILUS include dimensioni da DN 40 a DN 400.
Description
Misuratore di portata ultrasonico Nautilus: Tecnologia avanzata per misurazioni precise.
Il misuratore di portata ultrasonico Nautilus è una soluzione avanzata e affidabile per la misurazione del flusso. Questo dispositivo utilizza la tecnologia ultrasonica per fornire misurazioni precise della velocità del flusso del liquido nella tubazione. Il dispositivo è dotato di un display alfanumerico di alta precisione R400, che garantisce leggibilità e facilità d’uso.
Il Nautilus include un sensore di temperatura dell’acqua e una batteria interna di lunga durata ≥ 12 anni, rendendolo adatto per applicazioni a lungo termine. Inoltre, il suo design compatto e leggero lo rende facile da installare e trasportare.
La gamma di misuratori Nautilus è adattabile a una vasta gamma di applicazioni, in quanto disponibile in dimensioni da DN 40 a DN 400. Questi misuratori sono ideali per l’uso in sistemi di distribuzione dell’acqua e applicazioni di irrigazione.
Spécifications
- Pressione massima di esercizio: 1,6 MPa
- Temperatura: T50
- Precisione: Classe 2
- Durata della batteria: ≥ 12 anni
- Sensori: Nautilus include un sensore di temperatura dell’acqua e un trasduttore di pressione opzionale.
- Protezione: IP68
- Temperatura ambiente di esercizio: -20˚C/55˚C
- Perdita di pressione: Δp25
Condizioni di installazione (sensibilità)
Le condizioni di installazione sono:
- DN40 – DN400: U0/D0
Non sono necessari tratti rettilinei all’ingresso o all’uscita del misuratore di portata.
Ratio
La precisione del misuratore di portata Nautilus di Hidroconta varia leggermente a seconda della dimensione, mantenendo comunque una alta precisione per garantire il corretto funzionamento dell’impianto.
- DN40 – DN400: R400
Archiviazione dei dati
- Il misuratore di portata Nautilus memorizza le informazioni raccolte con una capacità di archiviazione dati di 480 giorni e 36 mesi.
- Uscita: RS485 MODBUS, impulso open collector.
Protocollo di comunicazione
Il misuratore di portata ultrasonico utilizza il protocollo Modbus-RTU. Velocità di trasmissione: 1200, 2400, 4800, 9600 opzionale. Tipo di caratteri: 8 bit di dati, senza bit di parità, 1 bit di stop.
Display
Il misuratore di portata Nautilus è dotato di un display che presenta informazioni varie e utili come: il flusso cumulativo (m, L, GAL), il flusso istantaneo (m/h, L/min, GPM), la direzione del flusso, l’allarme batteria scarica, il segnale del trasduttore e la rilevazione di perdite.
Dimensions
Nautilus
Débitmètre ultrasonique NAUTILUS avec un écran alphanumérique de haute précision R400. Il dispose d’une batterie interne d’une durée de vie de plus de 12 ans.
Débitmètre ultrasonique Nautilus
La gamme NAUTILUS comprend des modèles de DN 40 à DN 400.
Description
Débitmètre ultrasonique Nautilus : Technologie avancée pour des mesures précises.
Le débitmètre ultrasonique Nautilus est une solution avancée et fiable pour la mesure du débit. Cet appareil utilise la technologie ultrasonique pour fournir des mesures précises de la vitesse du flux de liquide dans la canalisation. L’appareil dispose d’un écran alphanumérique de haute précision R400, garantissant une lisibilité et une facilité d’utilisation.
Le Nautilus est équipé d’un capteur de température de l’eau ainsi que d’une batterie interne longue durée ≥ 12 ans, ce qui le rend adapté aux applications à long terme. De plus, son design compact et léger facilite son installation et son transport.
Nautilus s’adapte à une grande variété d’applications, car elle est disponible dans des tailles allant de DN 40 à DN 400. Ces débitmètres sont idéaux pour les systèmes de distribution d’eau et les applications d’irrigation.
Spécifications
- Ression maximale de travail : 1,6 MPa
- Température : T50
- Précision : Classe 2
- Durée de vie de la batterie : ≥ 12 ans
- Capteurs : Le Nautilus comprend un capteur de température de l’eau et une option de transducteur de pression.
- Protection : IP68
- Température ambiante de fonctionnement : -20˚C/55˚C
- Perte de pression : Δp25
Conditions d’installation (sensibilité)
Les conditions d’installation sont:
- DN40 – DN400: U0/D0
Aucune section droite n’est requise à l’entrée ni à la sortie du débitmètre.
Ratio
La précision du débitmètre Nautilus de Hidroconta varie légèrement en fonction de la taille, tout en maintenant une haute précision pour assurer le bon fonctionnement de l’installation.
- DN40 – DN400: R400
Stockage des données
- Le débitmètre Nautilus accumule les informations collectées avec un stockage des données de 480 jours et 36 mois.
- Sortie : RS485 MODBUS, impulsion open collector.
Protocole de communication
Le débitmètre ultrasonique fonctionne avec le protocole Modbus-RTU. Vitesse de transmission : 1200, 2400, 4800, 9600 en option. Type de caractères : 8 bits de données, sans bit de parité, 1 bit de stop.
Affichage
Le débitmètre Nautilus dispose d’un affichage où il présente des informations variées et utiles telles que : le débit cumulé (m, L, GAL), le débit instantané (m/h, L/min, GPM), la direction du flux, l’alarme de batterie faible, le signal du transducteur et la détection de fuites.
Dimensions
Nautilus
Caudalímetro NAUTILUS de tecnología ultrasónica con display alfanumérico de alta precisión R400. Cuenta con batería interna de más de 12 años de duración.
Caudalímetro ultrasónico Nautilus
La gama de contadores NAUTILUS comprende desde DN 40 a DN 400.
Description
Caudalímetro ultrasónico Nautilus: Tecnología avanzada para mediciones precisas.
El caudalímetro ultrasónico Nautilus es una solución avanzada y confiable para la medición de caudal. Este dispositivo utiliza tecnología ultrasónica para proporcionar mediciones precisas de la velocidad del flujo de líquido en la tubería. El dispositivo cuenta con un display alfanumérico de alta precisión R400, lo que garantiza la legibilidad y la facilidad de uso del dispositivo.
El Nautilus cuenta con un sensor de temperatura del agua además de una batería interna de larga duración ≥ 12 años, lo que lo hace adecuado para aplicaciones a largo plazo. Además, su diseño compacto y ligero lo hace fácil de instalar y transportar.
La gama de contadores Nautilus se adapta a una amplia variedad de aplicaciones, ya que está disponible en tamaños desde DN 40 hasta DN 400. Estos contadores son ideales para su uso en sistemas de distribución de agua y aplicaciones de riego.
Especificaciones
- Presión máxima de trabajo: 1.6 MPa
- Temperatura: T50
- Precisión: Clase 2
- Duración de la batería: ≥ 12 años
- Sensores: Nautilus incluye sensor de temperatura del agua y opción de transductor de presión.
- Protección: IP68
- Temperatura ambiente de trabajo: -20˚C/55˚C
- Pérdida de presión: Δp25
Condiciones de instalación (sensibilidad)
Las condiciones de instalación son:
- DN40 – DN400: U0/D0
No se necesitan tramos rectilíneos a la entrada ni a la salida del caudalímetro.
Ratio
La precisión del caudalímetro Nautilus de Hidroconta varia levemente dependiendo del calibre al que nos refiramos siempre manteniendo una alta precisión para asegurar el buen funcionamiento de la instalación.
- DN40 – DN400: R400
Almacenaje de datos
- El medidor de caudal Nautilus acumula la información recopilada con un almacenamiento de datos de 480 días y 36 meses.
- Salida: RS485 MODBUS, pulso open collector.
Protocolo de comunicación
El caudalímetro ultrasónico trabaja con el protocolo Modbus-RTU. Velocidad de transmisión: 1200, 2400, 4800, 9600 opcional. Tipo de caracteres 8 data bits, sin igualdad de bit, 1 stop bit.
Display
EL caudalímetro Nautilus dispone de un Display donde presenta una información variada y útil como pueden ser; el caudal acumulativo (m, L, GAL,), caudal instantáneo (m /h, L/min, GPM), la dirección del flujo, la alarma de batería baja, señal de trasductor y la detección de fugas.
Dimensiones
